產品用途：可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。

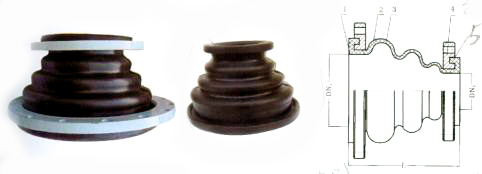

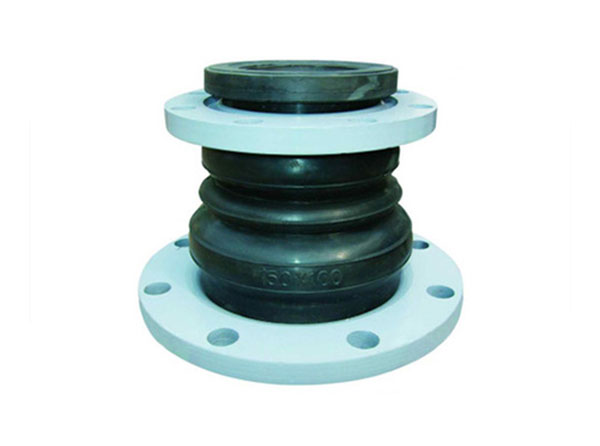

【產品功能 】 KST型型雙球體可曲撓橡膠接頭又稱作橡膠軟連接、管道減震器、避震喉、軟接頭等。產品由內膠層、錦綸簾子布增強、外膠層復合的橡膠球體和松套金屬法蘭組成。具有耐壓高、彈性好、位移量大、平衡管道偏差、吸收振動、降低噪音效果好、安裝方便等特點。雙球體是在單球體的基礎上采用多波設計增加了橡膠接頭的長度、增加了補償量。本產品引進國外生產工藝，是用于金屬管道之間起撓性連接作用的中空橡膠制品，制作過程中內層受到高壓力，錦綸簾子布和膠層得到更好的結合，比普通型可曲撓橡膠接頭的工作壓力高，質量好。它的特點是內膠層混然一體，光潔無縫痕，標簽采用硫化工藝，與產品結合在一起。可廣泛用于供水排水、循環水、暖通空調、消防、造紙、制藥、石油化工、船舶、水泵、壓縮機、風機等管道系統。普通型用于輸送－15℃～115℃的空氣、壓縮空氣、水、海水、油、酸、堿等。特殊型用于輸送－30℃～250℃以上的上述介質或油、濃酸濃堿、固態物料。
【型 號】：KST型
【別 名】：雙球橡膠接頭，橡膠伸縮器，橡膠軟連接，減震器，避震喉
【規 格】：DN25-DN3000mm
【工作 壓力】：0.6Mpa、1.0Mpa、1.6Mpa、2.5Mpa
【材 質】：天然橡膠、三元乙丙橡膠、氟橡膠、丁基橡膠、丁腈橡膠等
【適用 范圍】：廣泛用于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等。
【產品特點】 1、體積小、重量輕、彈性好
2、減少震動、降低噪音、伸縮性好，使用方便。
3、工作時可降低結構傳遞噪音，吸振能力強。
4、安裝時可產生橫向、軸向、角向位移，不受管道不同心，法蘭不平行的限制。
7、本產品工作壓力等級分0.6MPa，1.0MPa、1.6MPa、2.5MPa
注：用戶使用橡膠接頭，對應法蘭應是閥門法蘭或符合GB/T9115.1(RF)法蘭
公稱通徑、長度、位移參數表：
|
DN大×DN小
(mm) |
長度L（mm）
|
軸向位移
|
橫向偏轉 （mm）
|
角向位移(a1+a2)
|
備注
|
|
|
伸長
|
壓縮
|
|||||
|
80×50
|
180
|
20
|
30
|
45
|
35°
|
連接法蘭按《全國通用給排水標準圖集S311》有關的數 據制造
|
|
100×80
|
180
|
20
|
30
|
45
|
35°
|
|
|
150×80
|
190
|
20
|
30
|
45
|
35°
|
|
|
150×100
|
200
|
22
|
30
|
45
|
35°
|
|
|
200×100
|
200
|
22
|
30
|
45
|
35°
|
|
|
200×150
|
200
|
22
|
30
|
40
|
35°
|
|
|
250×200
|
220
|
25
|
35
|
40
|
30°
|
|
|
300×200
|
220
|
25
|
35
|
40
|
30°
|
|
|
300×250
|
220
|
25
|
35
|
40
|
30°
|
|
|
350×200
|
220
|
25
|
35
|
40
|
30°
|
|
|
350×300
|
220
|
25
|
38
|
35
|
30°
|
|
|
400×350
|
220
|
25
|
38
|
35
|
30°
|
|
|
500×400
|
230
|
28
|
38
|
35
|
26°
|
|
|
600×400
|
240
|
28
|
38
|
35
|
26°
|
|
|
600×500
|
240
|
28
|
38
|
35
|
|
|
